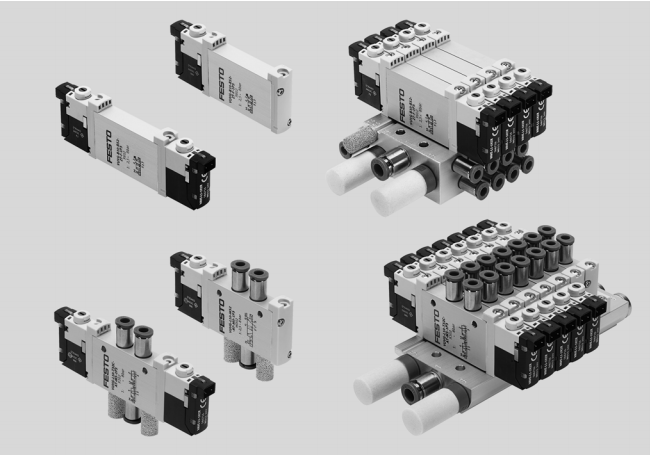

FESTO電磁閥VUVG-S10-M52-MZT-M5-1T1L
特點：
創新
? 可設置為內先導或外先導，用于板式閥閥組
? 通過電接口插件可方便地更換連接技術
? [敏感詞]壓力 10 bar
? 結構特點:
– 活塞滑閥，帶密封圈 (VUVGLK, VUVG-BK)
– 活塞滑閥，帶密封閥芯 (VUVG-L, VUVG-B)
通用
? 多種閥功能
? 可選快插接頭
? 管式閥
? 板管式閥可用作氣路板集成安裝
? M5 和 M7 管式閥可組合在一塊氣路板上
? 氣路板帶多個壓力分區
? IP40, IP65
可靠
? 堅固耐用的金屬元件 – 閥 – 氣路板
? 快速排除故障，得益于 360° LED 顯示
? 可快捷地更換閥片，維護便利
? 可選手控裝置：按鈕式, 封蓋式, 按鈕式/鎖定式或鎖定式(不帶附件)
易安裝
? 牢固地安裝到墻面或 H 型導軌 ? 隨帶螺絲和密封件，安裝方便
? 通過電接口插件可方便地更換連接技術
? 標簽支架，用于閥的標簽
產品規格
|
閥功能 |
5/2 單電控 |
|
驅動類型 |
電氣的 |
|
閥規格 |
10 mm |
|
標準額定流量 |
230 l/min |
|
工作壓力 |
-0.9 ... 8 bar |
|
設計結構 |
活塞滑塊 |
|
復位類型 |
機械彈簧 |
|
防護等級 |
IP65 |
|
授權 |
c CSA us (OL) |
|
排氣功能 |
可節流 |
|
密封原則 |
軟性 |
|
裝配位置 |
任意 |
|
手控裝置 |
位置鎖定 |
|
先導類型 |
由先導控制 |
|
先導氣源 |
外置的 |
|
流動方向 |
可反向 |
|
信號狀態顯示 |
LED |
|
先導壓力 |
3 ... 8 bar |
|
[敏感詞]切換頻率 |
3 Hz |
|
切換時間，關閉 |
30 ms |
|
切換時間，打開 |
12 ms |
|
持續通電率 |
100% |
|
邏輯為0的[敏感詞]正向測試脈沖 |
1,600 μs |
|
邏輯為1的[敏感詞]負向測試脈沖 |
3,000 μs |
|
線圈的特性參數 |
22 V DC: 1 W |
|
許用壓力波動 |
+/- 10 % |
|
工作介質 |
壓縮空氣符合ISO8573-1:2010 [7:4:4] |
|
關于工作和先導介質的說明 |
可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣) |
|
抗震性 |
運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準 |
|
耐沖擊性 |
沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27 |
|
耐腐蝕等級 CRC |
2 – 中等腐蝕影響 |
|
介質溫度 |
-5 ... 60 °C |
|
先導介質 |
壓縮空氣符合ISO8573-1:2010 [7:4:4] |
|
環境溫度 |
-5 ... 60 °C |
|
產品重量 |
53 g |
|
電連接 |
通過氣路板模塊 |
|
安裝類型 |
在氣路軌上 |
|
氣動連接, 氣口 2 |
M5 |
|
氣動連接, 氣口 4 |
M5 |
|
材料備注 |
符合 RoHS |
|
材料信息，密封 |
HNBR |
|
材料信息，殼體 |
鍛造鋁合金 |
